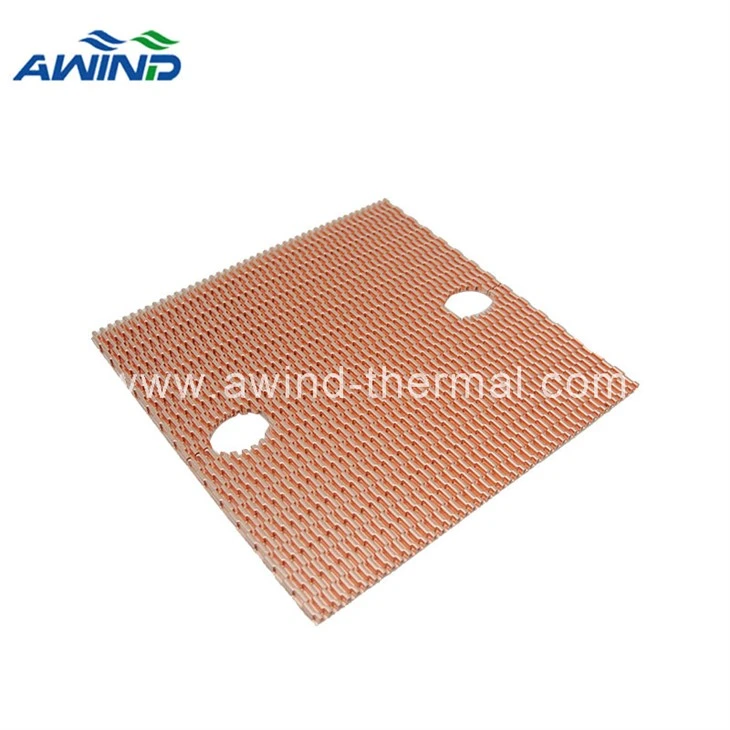

O que é uma barbatana offset lanceada?
A Barbatana Offset Lancedé uma estrutura de aleta-de alto desempenho comumente usada emfdissipadores de calor de barbatana antigospara aplicações avançadas de gerenciamento térmico.
Ao contrário das aletas retas ou contínuas, as aletas lancetadas são formadas porcorte (lancetagem) e compensaçãoos segmentos das aletas em um padrão escalonado, o que aumenta significativamente a eficiência da transferência de calor.
Este design de aleta é amplamente adotado emeletrônica de potência, equipamentos industriais, sistemas de telecomunicações, armazenamento de energia e conjuntos de resfriamento-de grande escala,onde tanto o desempenho térmico quanto a capacidade de fabricação são críticos.
Processo de fabricação de dissipadores de calor com aletas offset lanceadas
A dissipador de calor com aleta offset lanceadaé fabricado porcortar e dobrar tiras finas de alumínio ou cobrepara formar uma matriz escalonada de segmentos de aletas descontínuos. Este padrão "lançado e deslocado" aumenta significativamente a área de superfície e interrompe deliberadamente o fluxo de ar, melhorando assim o desempenho da transferência de calor por convecção.
Após a formação, o pacote de barbatanas épreso a uma placa de base através de soldagem ou brasagem, resultando em um dissipador de calor de alto-desempenho, comumente usado para resfriamento de equipamentos eletrônicos.
Etapas de fabricação de aletas offset lancetadas
1. Preparação de Material e Corte
Chapas de metal finas-normalmentealumínio 1100 ou cobre 1100-são alimentados em uma máquina formadora de precisão.
Em posições intermediárias predefinidas, o material éperfurado ou cortado, criando uma série de cortes paralelos na tira. Essas fendas definem segmentos de aletas individuais, mantendo-os mecanicamente conectados.
2. Formação e Dobragem Offset
O material cortado é entãodobrado em um padrão em zigue-zague (dobrado).
Devido à presença de fendas, cada segmento de aleta é capaz dedeslocado lateralmenteem relação às linhas adjacentes. Como resultado, os canais de fluxo de ar são escalonados em vez de contínuos.
Este arranjo deslocado força o fluxo de ar a mudar repetidamente de direção,quebrando a camada limite térmicae melhorando a eficiência da transferência de calor.
3. Formação Geométrica Final
Em uma ou duas operações de conformação contínua, as aletas são dobradasângulo agudo (normalmente próximo de 90 graus)para obter a geometria final da aleta deslocada lancetada.
A estrutura da aleta completa exibe:
*** Passagens de nadadeiras descontínuas e escalonadas
*** Alta densidade de aletas com resistência controlada ao fluxo de ar
*** Geometria consistente adequada para produção em-grande escala
Uma vez formado, o conjunto de aletas ébrasado ou soldado a uma placa de base, produzindo um núcleo de dissipador de calor robusto e termicamente eficiente.
Principais recursos dos dissipadores de calor com aletas offset lanceadas
1. Geometria de barbatana interrompida e escalonada
A estrutura deslocada força o fluxo de ar parareconecte e misture repetidamente, quebrando a camada limite térmica.
Resultado:
Transferência de calor convectiva aprimorada
Maior eficiência de dissipação de calor em comparação com aletas retas
2. Alto desempenho térmico com tamanho compacto
Como o fluxo de ar é continuamente interrompido, as aletas lancetadas proporcionam:
Alto coeficiente de transferência de calor
Forte desempenho emambientes de convecção forçada
Isto os torna adequados paraaplicações de alta densidade de potênciaonde o espaço é limitado.
3. Estrutura leve
Usando folhas-finas de cobre ou alumínio:
Reduz o peso geral do dissipador de calor
Melhora a eficiência estrutural sem sacrificar o desempenho térmico
Isto é especialmente importante paragrandes conjuntos de dissipadores de calore transportar-equipamentos sensíveis.
4. Excelente para produção em grande-escala
As barbatanas offset lanceadas são adequadas para:
Processos de conformação automatizados
Fabricação repetível e de alto-volume
Comparada com aletas usinadas ou coladas, esta estrutura oferece:
Menor custo unitário em escala
Consistência dimensional estável
Ciclos de produção mais curtos
5. Opções de materiais flexíveis
Os materiais comuns incluem:
Cobre C1100
Condutividade térmica extremamente alta
Ideal para projetos de alta-potência e alto-fluxo-de calor
Alumínio 1100
Leve e resistente à corrosão
Custo-econômico para soluções de resfriamento-de grandes áreas
A escolha do material pode ser otimizada com base emrequisitos térmicos, limites de peso e metas de custo.
Aleta Offset Lanced como parte da tecnologia de dissipador de calor de aleta dobrada
Os dissipadores de calor com aletas deslocadas pertencem à categoria mais ampla dedissipadores de calor de aleta dobrada, que são amplamente utilizados no gerenciamento térmico industrial.
Além das aletas deslocadas lancetadas, as estruturas de aletas dobradas também incluem:
Barbatanas retas dobradas
Geometria de aleta contínua para aplicações de baixa queda de pressão
Barbatanas onduladas
Perfis de aletas curvas que equilibram a resistência ao fluxo de ar e a transferência de calor
Cada estilo de aleta atende a diferentes requisitos térmicos e de fluxo de ar e pode ser personalizado de acordo com projetos de sistema específicos.
Aplicações típicas de dissipadores de calor com aletas offset lanceadas
Devido à sua alta eficiência e fabricação escalonável, os dissipadores de calor com aletas deslocadas lancetadas são comumente usados em:
*** Inversores e conversores de potência
*** Armazenamento de energia e sistemas de bateria
*** Equipamentos de telecomunicações e redes
*** Sistemas de controle industrial
*** LEDs-de alta potência e gabinetes eletrônicos
Por que escolher dissipadores de calor com aletas offset lanceadas?
Os dissipadores de calor com aletas deslocadas oferecem umasolução equilibradacombinando:
***Alto desempenho térmico
***Estrutura leve
***Fabricabilidade comprovada
***Eficiência de custos em escala
Para engenheiros e projetistas de sistemas que buscamresfriamento confiável e de alta{0}}eficiência, a tecnologia de aletas deslocadas lancetadas continua sendo uma das soluções de aletas dobradas mais eficazes disponíveis atualmente.
Pronto para implementar o resfriamento de aletas offset lanceadas?
Conforme detalhado acima, os dissipadores de calor com aletas offset lancetadas fornecem um equilíbrio ideal entre alto desempenho térmico, eficiência estrutural e capacidade de fabricação - econômica para aplicações exigentes em eletrônica de potência, telecomunicações e armazenamento de energia.
Se seu projeto atual enfrenta desafios térmicos que exigem uma solução de resfriamento confiável e de alta{0}}eficiência, nossa equipe de engenharia pode ajudar.Somos especializados em design personalizadoe produção em volume de avançadosdissipadores de calor de aleta dobrada, incluindo projetos de offset lancetados adaptados às suas necessidades térmicas, espaciais e orçamentárias específicas.
Contate-nos hojepara uma consulta confidencial ou para solicitar um orçamento.
