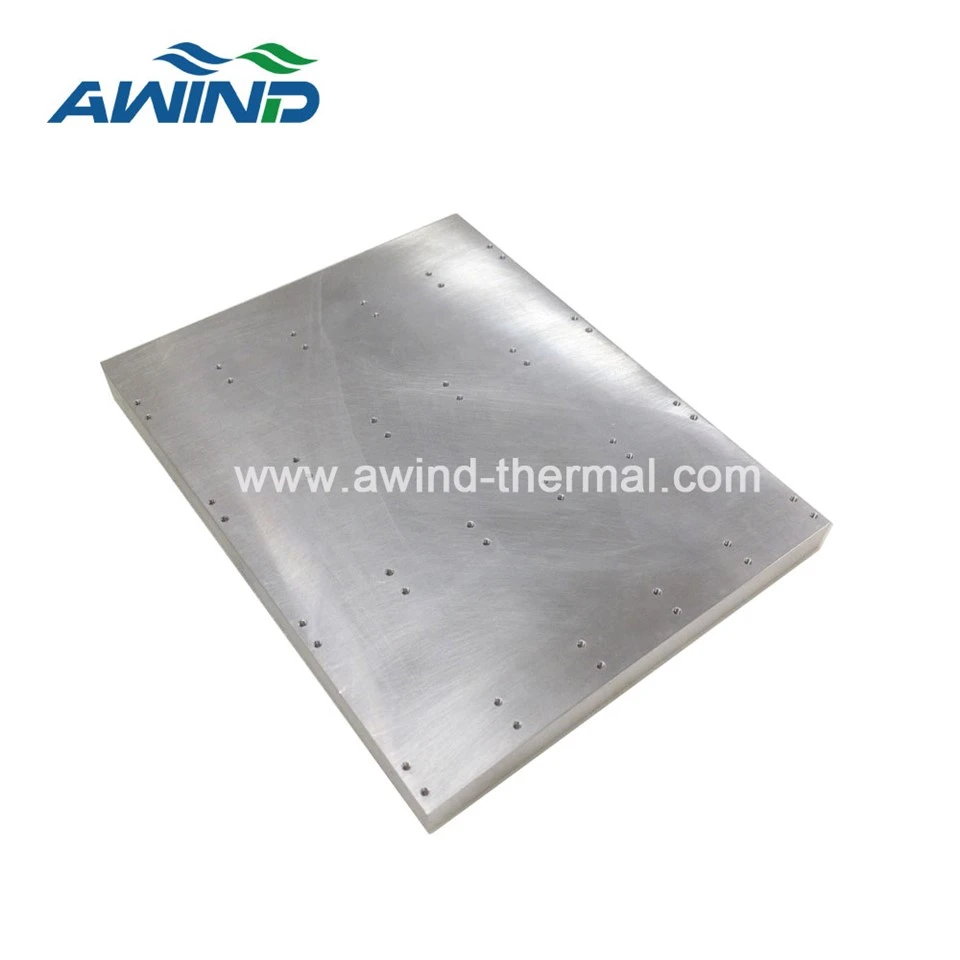

Placa interna refrigerada a água soldada a vácuo com aleta
A brasagem a vácuo é o uso de solda com ponto de fusão inferior ao do material de base no estado de vácuo. Em temperaturas inferiores ao ponto de fusão do metal original, mas superiores ao ponto de fusão da solda, a solda líquida é usada para molhar, espalhar e preencher a superfície do metal original. Costura é um método de soldagem para conectar peças. A placa fria de brasagem a vácuo utiliza este princípio para conseguir a conexão do substrato de alumínio, placa de material de brasagem composta e placa de cobertura de alumínio.
A placa fria brasada a vácuo é um tipo de placa resfriada a água, composta por duas placas de alumínio com as mesmas especificações e tamanhos, ou seja, substrato de alumínio e placa de cobertura de alumínio. A placa inferior será usinada em CNC com ranhuras e furos correspondentes ao formato do curso de água. Em seguida, a placa inferior e a placa de cobertura são cuidadosamente seladas na câmara de vácuo para aquecimento. Conecte as duas placas ao canal interno e à estrutura da aleta para formar um canal de fluxo interno.
Atualmente, os produtos da nossa empresa são amplamente utilizados em locomotivas ferroviárias de alta velocidade, lasers, geração de energia, equipamentos de imagem, transporte, indústria militar, equipamentos de separação de ar, equipamentos petroquímicos, equipamentos médicos, adequados para máquinas de engenharia, novas energias, navios e uso doméstico eletrodomésticos, sistemas de refrigeração de água, etc. Atualmente é um dos métodos de dissipação de calor mais eficazes, capaz de dissipar centenas de watts a vários quilowatts.
Canal de fluxo da placa resfriada a água soldada a vácuo
O canal de fluxo da placa resfriada a água soldada a vácuo pode ser formado por usinagem CNC ou pode ser uma estrutura de canal de fluxo CNC e aletas internas. A maioria usará aletas dobradas, aletas de desbaste ou aletas CNC como aletas internas.
O projeto de colocação de aletas internas visa aumentar a área superficial em contato com o fluido de trabalho, proporcionar maior e melhor transferência de calor e gerar turbulência, minimizando a camada limite do fluido e reduzindo ainda mais a resistência térmica. Este projeto oferece grande flexibilidade no projeto de placas resfriadas a água soldadas a vácuo. Este tipo de placa resfriada a água também pode ser chamada de placas frias soldadas com aletas internas
As aletas internas são placas de resfriamento de água com aletas dobradas
Vantagens das placas frias líquidas soldadas a vácuo
1. Excelente desempenho: As aletas de alumínio corrugado de alto desempenho soldadas na cavidade geram turbulência, minimizando assim os limites do fluido e reduzindo a resistência térmica ao máximo possível.
2. A placa de resfriamento líquido é plana e permite a instalação frente e verso em ambos os lados, facilitando o processamento e facilitando a perfuração e rosqueamento para conexões de placa/componente.
3. Altamente confiável e livre de vazamentos: O processo de brasagem a vácuo da Awind garante confiabilidade e livre de vazamentos (todas as placas frias de água passam por testes de vazamento e testes de pressão antes do envio)
4. Longa vida útil esperada, sem necessidade de manutenção especial
A maioria das placas frias soldadas a vácuo são peças personalizadas. Placas resfriadas a água soldadas a vácuo podem ser fabricadas em praticamente qualquer tamanho e formato, e processamento de superfície e áreas perfuráveis podem ser adicionadas. O interior da placa fria de água também é personalizado - a Awind fabricou vários tipos de aletas internas para combinar com precisão o caminho do fluido e o calor da placa fria de água. Você está convidado a consultar a qualquer momento.
