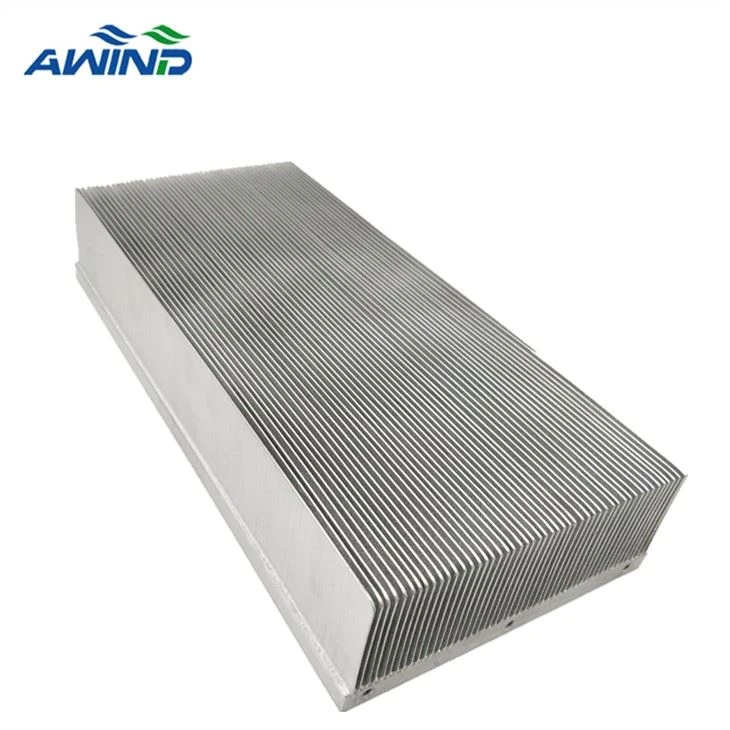

Conjuntos de dissipadores de calor com aletas coladas

Barbatana coladadissipador de caloré feito de base de alumínio/cobre com aletas individuais coladas nas ranhuras. A técnica de aletas coladas é uma técnica convencional de fabricação de dissipadores de calor de alta potência.

Desenvolvemos diversas técnicas de ligação através de nossas próprias inovações técnicas e estas incluem ligação térmica de epóxi altamente condutiva, brasagem e soldagem, de modo a aumentar significativamente a confiabilidade e a estabilidade do resfriamento e evitar qualquer risco potencial.

As bases de alumínio/cobre podem ser extrudadas, fundidas sob pressão ou usinadas. As aletas são perfuradas em bobinas ou cortadas em placas finas. As aletas são inseridas nas ranhuras da base e unidas por epóxi, brasagem ou solda.

Processo de manufatura

1. Uma base é usinada ou extrudada em alumínio ou cobre.

2. As aletas são estampadas em alumínio ou cobre.

3. A fixação à base é feita com epóxi térmico, brasagem ou solda.

Características

1. Maior proporção de aspecto e alta densidade de aletas aumentam a área de superfície de resfriamento para que o dissipador de calor tenha alto desempenho.

2. Menor resistência térmica para a dissipação de calor do dispositivo de alta potência.

3. Aleta de alumínio, base de cobre e base de alumínio podem ser montadas em conjuntos de aletas coladas.

4. Aletas fabricadas em chapa metálica ou extrusão, designs personalizados disponíveis, a placa de metal é feita de aletas, que podem ser cortadas em um tamanho específico.

5. Podemos personalizar suas asas de acordo com os requisitos de desempenho térmico e restrições de altura de tamanho de embalagem. Para projetos mais complexos, podemos extrudar aletas em formatos e comprimentos específicos.

6. Usado para aplicações de resfriamento por convecção forçada de alta potência.

7. Resina de ligação com alta condutividade térmica para perda térmica mínima.

8. Dissipam mais calor do que os dissipadores de calor convencionais com a mesma área ocupada.

9. Reduza o dissipador de calor e o volume geral do sistema.

10. Aumente a área de superfície de resfriamento de alumínio em duas a três vezes do que o dissipador de calor tradicional.

Fabricação de dissipadores de calor com aletas coladas anodizadas pretas

Não recomendamos devido ao alto custo. Além disso, o acabamento preto não contribui muito para a redução do calor na convecção forçada. O cromato de ouro transparente é frequentemente aplicado para proteger os dissipadores de calor das aletas coladas contra a corrosão.

Dissipadores de calor com aletas coladas feitos de alumínio e cobre

Temos décadas de experiência em aletas de cobre coladas em bases de alumínio. As aletas de cobre são montadas em combinação com aletas de alumínio para economizar custos e aumentar o desempenho térmico em algumas aplicações.

Aplicativo

As características dos dissipadores de calor com aletas coladas incluem mais aletas por polegada, menor folga entre as aletas e altura e largura de perfil flexível, para que sejam adequados para diferentes tamanhos de espaço de aplicação. Este tipo de dissipador de calor é pequeno e leve, por isso é a escolha ideal para resfriar equipamentos de alta potência. Dissipador de calor com aletas coladas Awind amplamente aplicado em dispositivos IGBT, dispositivos de soldagem, dispositivos de motor, semi de alta potência, sistema de lasers, energia renovável, automação de fábrica, módulos termoelétricos - TECs, fontes de alimentação ininterruptas, interruptores de soldagem CA, equipamentos de retificação de energia, energia Equipamentos de retificação, acionamentos de motores de controle de tração.
