Por que escolher o alumínio como material do dissipador de calor?
Atualmente, o comumente material para dissipadores de calor no mercado é a liga de alumínio. Na verdade, o alumínio não é o metal com a melhor condutividade térmica, a prata é a melhor, seguida pelo cobre e depois pelo alumínio. No entanto, a prata é muito cara para ser usada como dissipador de calor; embora o cobre seja volumoso, tem vantagens no efeito de dissipação de calor e preço, e agora gradualmente usado como dissipador de calor; alumínio tem condutividade térmica e peso leve. Portanto, geralmente é usado como o melhor material para dissipador de calor de peças eletrônicas. Os dissipadores de calor de alumínio não são 100% de alumínio puro, porque o alumínio puro é muito macio, então uma pequena quantidade de outros metais é adicionada e fundida em ligas de alumínio para obter a dureza apropriada, mas o alumínio ainda representa cerca de 98%.
A partir da consideração abrangente de custo e capacidade de dissipação de calor, geralmente usamos liga de alumínio como material de dissipador de calor.

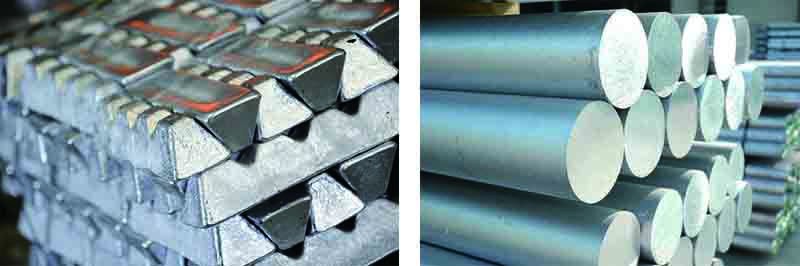

Alumínio puro e liga de alumínio
(Fotos da Internet)
Vantagem da liga de alumínio
o condutividade térmica indica a condutividade térmica do metal. Quanto maior a condutividade térmica, menor a condutividade térmica e maior a condutividade térmica. Entre os materiais metálicos, a prata tem a maior condutividade térmica, mas o custo é alto; cobre puro é o segundo, mas não é fácil de processar. A liga de alumínio 6063 T5 é geralmente usada emdissipador de calordevido à sua boa trabalhabilidade, fácil tratamento superficial e baixo custo.
| Material | Condutividade térmica |
| 99,9% Prata | 411 W/m.K |
| Cobre Puro | 398 |
| Alumínio puro | 237 |
| 6061 Liga de Alumínio | 155 |
| 6063 Liga de Alumínio | 201 |
Tendências atuais
No entanto, com a crescente demanda por dissipação de calor, o uso abrangente de vários materiais com alta condutividade térmica tornou-se a tendência geral. Alguns dissipadores de calor são feitos de cobre puro ou uma combinação de cobre e alumínio.
Por exemplo, alguns dissipadores de calor usam cobre puro na parte inferior para aproveitar a grande condutividade térmica do cobre e a transferência de calor relativamente grande, enquanto as aletas ainda usam liga de alumíniobarbatanaspara tornar a área de troca de calor o maior possível para facilitar o processamento. , a fim de aumentar a transferência de calor por convecção. No entanto, a maior dificuldade deste método é como conectar totalmente as aletas de cobre e alumínio. Se a conexão não for boa, a resistência térmica de contato será gerada em grandes quantidades, o que afetará o efeito de dissipação de calor.
Base de cobre com aletas de alumínio
