Sistema de resfriamento por dissipador de calor: princípios, tipos, materiais e soluções térmicas de alta-potência
À medida que os dispositivos eletrônicos continuam a oferecer maior desempenho, resposta mais rápida e frequências operacionais mais altas, o gerenciamento térmico tornou-se um desafio crítico. Um bem-projetadosistema de refrigeração do dissipador de caloré essencial para manter o desempenho estável, melhorar a confiabilidade e prolongar a vida útil dos componentes eletrônicos.
Este artigo fornece uma visão abrangentesistemas de dissipadores de calor, incluindo princípios de funcionamento, materiais, processos de fabricação e aplicações-com foco emdissipador de calor de alta potênciasoluções.
O que é um sistema de dissipador de calor?
A sistema de dissipador de caloré passivo ou ativodispositivo de dissipador de calorprojetado para absorver, transferir e dissipar o calor gerado por componentes eletrônicos, como CPUs, GPUs, fontes de alimentação, IGBTs e outros módulos-de alta potência.
Ao gerenciar com eficiênciadissipação do dissipador de calor, o sistema mantém os componentes dentro de uma faixa segura de temperatura operacional, garantindo estabilidade de desempenho e confiabilidade-de longo prazo.
Por que é necessário um sistema de resfriamento por dissipador de calor?
Com a crescente demanda por computação de alta-velocidade, alta densidade de potência e operação contínua, os dispositivos eletrônicos geram significativamente mais calor do que antes.
Sem eficazresfriamento do dissipador de calor, o aumento excessivo da temperatura pode levar a:
* Degradação de desempenho (por exemplo, aceleração de CPU ou GPU)
* Eficiência reduzida dos módulos de potência
* Falha prematura de componentes ou danos permanentes
Por esta razão,dissipador de calor térmicosoluções são uma parte fundamental do design de sistemas eletrônicos modernos.
Princípios de funcionamento do sistema de resfriamento do dissipador de calor
A sistema de refrigeração do dissipador de caloropera através de vários mecanismos de transferência de calor:
1. Condução de Calor
O calor é transferido da fonte de calor (chip ou módulo) para a base do dissipador de calor atravésdissipador de calor metálicomateriais e materiais de interface térmica (TIMs). Esta etapa é crítica para o desenvolvimento geraltransferência de calor do dissipador de caloreficiência.
2. Convecção de Calor
Convecção natural: depende do fluxo de ar natural, adequado para aplicações-de baixo consumo de energia.
Convecção forçada: Utiliza ventiladores ou bombas para aumentar o fluxo de ar ou líquido, comumente aplicado emdissipadores de calor refrigerados a are sistemas de refrigeração líquida.
3. Radiação de calor
A radiação térmica contribui para a dissipação de calor, especialmente em ambientes de alta-temperatura ou vácuo.
Componentes principais de um sistema de dissipador de calor
* Dissipador de calor
Placa base: Contata diretamente a fonte de calor, normalmente feita de alumínio ou cobre para alta condutividade térmica.
Dissipador de calor com aletas: Aumenta a área de superfície e melhora a eficiência do fluxo de ar.
*Materiais de Interface Térmica (TIMs)
Graxa térmica, materiais de{0}mudança de fase, almofadas térmicas ou metal líquido melhoram o contato e reduzem a resistência térmica.
* Meio de resfriamento
Ar (dissipador de calor resfriado a ar)
Líquido (água ou óleo em sistemas de refrigeração líquida)
Fluidos-de mudança de fase (usados em tubos de calor e câmaras de vapor)
*Dispositivos Auxiliares
Dissipadores de calor e ventiladores, bombas e sistemas de controle melhoram a eficiência do resfriamento em projetos ativos.
Tipos de sistemas de resfriamento de dissipador de calor
Dissipador de calor passivo
Os dissipadores de calor passivos não possuem partes móveis e dependem de convecção e radiação naturais.
Eles são adequados para aplicações de iluminação LED e eletrônica de baixa potência, como dissipadores de calor extrudados de alumínio usados em downlights.
Dissipador de calor ativo
Dissipador de calor-resfriado a ar
Umdissipador de calor refrigerado a arusa ventiladores para forçar o fluxo de ar através das aletas.
As principais considerações de projeto incluem: Densidade e espaçamento das aletas (para equilibrar o fluxo de ar e a transferência de calor), Ruído do ventilador e consumo de energia, Geralpotência do dissipador de calorcapacidade de manuseio
Dissipador de calor-resfriado por líquido
Os sistemas de refrigeração líquida utilizam placas frias para absorver o calor diretamente da fonte. O líquido circulante remove o calor de forma eficiente, tornando esta solução ideal paradissipador de calor de alta potênciaefonte de alimentação do dissipador de caloraplicações.
Fase-Mudar dissipador de calor
Os tubos de calor e as câmaras de vapor utilizam fluidos de trabalho de{0}mudança de fase para obter uma transferência de calor altamente eficiente. Estas soluções são ideais quando o espaço é limitado e o calor precisa ser distribuído para uma área de resfriamento maior.
Projetos de dissipadores de calor híbridos e avançados
As soluções térmicas modernas geralmente combinam múltiplas tecnologias, incluindo:
Combinações de tubo de calor + pilha de aletas
Placas frias de micro-canais

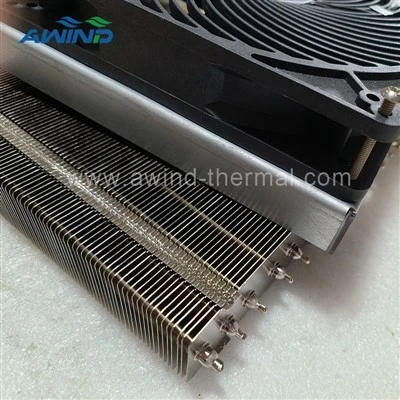

Integração de resfriamento termoelétrico (TEC)
Dissipador de calor coladoedissipador de calor de brasagemestruturas para melhor desempenho térmico
Essas abordagens são amplamente utilizadas quandoprojetando dissipadores de calorpara aplicações exigentes.
Materiais de dissipador de calor
A seleção do material é orientada pela condutividade térmica, capacidade de fabricação e custo.
Dissipador de calor de alumínio
Leve e econômico-
Fácil de processar usandoextrusão de alumínio do dissipador de caloredissipador de calor extrudadoMétodos, amplamente utilizados em eletrônica de potência e resfriamento de LED
Dissipador de calor de cobre
Condutividade térmica extremamente alta, maior peso e custo, usado emdissipador de calor totalmente em cobreoudissipador de calor de cobre e alumíniodesigns híbridos para desempenho máximo
Processos de fabricação de dissipadores de calor
Os processos comuns usados para fabricar dissipadores de calor incluem:
Estampagem
Dissipador de calor de brasagem
Soldagem por fricção e mistura (FSW)
Estruturas de aletas com zíper
Cada processo oferece vantagens diferentes dependendo dos requisitos térmicos, restrições de tamanho e metas de custo.
Aplicações de sistemas de resfriamento de dissipador de calor
Os sistemas de dissipadores de calor são amplamente utilizados em todos os setores, incluindo:
* Eletrônicos de consumo: Resfriamento de CPU e GPU
* Industrial e Energia: Módulos IGBT, inversores fotovoltaicos, soluções de dissipadores de calor de fonte de alimentação, módulos ópticos
* Iluminação LED: Gerenciamento térmico-de LED de alta potência
* Aeroespacial: Sistemas de controle térmico por satélite
* Eletrônica Automotiva: Controladores de motor EV e gerenciamento térmico de bateria
*Equipamentos médicos e de computação{0}}de alto desempenho: Dispositivos de refrigeração líquida e precisão para servidores
*Energia e rede inteligente: Energia renovável e sistemas de energia inteligentes
Design personalizado de dissipador de calor e simulação térmica
Se você já possui um conceito de refrigeração ou requisitos técnicos,você pode compartilhá-los comVENTO.
Nossa equipe de engenharia fornece recomendações profissionais com base em seusistema de refrigeração do dissipador de calorprecisa.
Se ainda não tem um design finalizado, podemos apoiá-lo com:Projeto de sistema de dissipador de calor personalizado, simulação e otimização térmica, soluções de dissipador de calor de alta-potência e fonte de alimentação.
